quinta-feira, 11 de fevereiro de 2010
Polímero regenerável
domingo, 25 de março de 2007
Sintese
Introdução
PRINCIPAIS PROCESSOS DE CONFORMAÇÃO
quinta-feira, 22 de março de 2007
Temperatura na Conformação
No trabalho a quente, devido à intensa vibração térmica -que facilita muito a difusão de átomos e a mobilidade e aniquilamento das discordâncias - o encruamento e a estrutura distorcida dos grãos produzida pela deformação, são rapidamente eliminados pela formação de novos grãos livres de deformação, como resultado da recristalização. É possível conseguir grandes níveis de deformação, uma vez que os processos de recuperação e recristalização acompanham a deformação. Ela ocorre a uma tensão constante. E como a tensão de escoamento plástico decresce com o aumento da temperatura,ver figura, a energia necessária para a deformação é geralmente muito menor para o trabalho a quente do que para o trabalho a frio ou a morno.
Fonte: http://www.cimm.com.br/

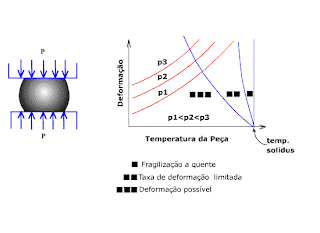

VARIAÇÃO DA TENSÃO DE COMPRESSÃO COM A DEFORMAÇÃO EM FUNÇÃO DA TEMPERATURA PARA UM AÇO DE BAIXO CARBONO

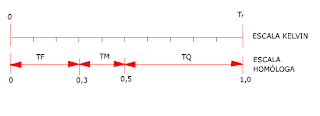

REPRESENTAÇÃO DA TEMPERATURA HOMÓLOGA E DAS FAIXAS DE TEMPERATURA : trabalho a frio (TF), a morno (TM) e a quente (TQ).
Em termos de conformação mecânica, chama-se de trabalho a quente (TQ) aquele que é executado em temperaturas acima de 0,5Tf trabalho a morno (TM), executado na faixa compreendida (grosseiramente) entre 0,3 e 0,5 Tf e trabalho a frio (TF) aquele que é executado entre 0 e 0,3 Tf . É importante compreender que a distinção básica entre TQ e TF é portanto, função da temperatura em que se dá a recristalização efetiva do material. Assim, embora para muitas ligas comerciais a temperatura do TQ seja realmente elevada em relação à ambiente, para metais como Pb e Sn, que se recristalizam rapidamente à temperatura ambiente após grandes deformações, a conformação à temperatura ambiente é TQ. Por outro lado, a conformação a 1100oC é TF para o tungstênio, cuja temperatura de recristalização é superior a esta, embora seja TQ para o aço.
Fonte: http://www.cimm.com.br/
Geração de Calor na Conformação Mecânica

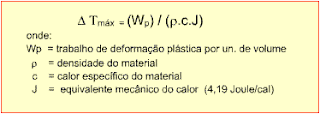

Para uma deformação e = 1,0 tem –se DTmáx igual a 74oC para alumínio, 277oC para ferro e 571oC para o titânio. Se a velocidade de um dado processo é alta, a perda do calor gerado será pequena e o aumento efetivo da temperatura será próximo do valor teórico.
Fonte: www.cimm.com.br
